ANALISI E CONSIDERAZIONI IN MERITO AL

DECRETO LEGISLATIVO DI ATTUAZIONE DELLA

DIRETTIVA 2002/91 DL 19/8/2005 N. 192

(G.U. 222 DEL 23/9/05)

1)   Analisi del Decreto 19/8/2005 n. 192

2)   Energia e inquinamento ambientale

3)   La legge 10/91

4)   Norma UNI EN 10077-1

5)   Decreto attuativo art. 4 legge 10/91

6)   Considerazioni conclusive

1) Analisi del Decreto 19/8/2005 n. 192

 Si riportano i passi più interessanti del decreto per evidenziarne i momenti di specifico interesse:

Art. 1

Finalità

1.     Il presente decreto stabilisce i criteri, le condizioni e le modalità per migliorare le prestazioni energetiche degli edifici per limitare le emissioni di gas serra secondo Kyoto e promuovere la competitività dei comparti più avanzati attraverso lo sviluppo tecnologico.

2.…disciplina in particolare:

a)     la metodologia per calcolo delle prestazioni energetiche integrate degli edifici;

b)    l’applicazione di requisiti minimi in materia di prestazioni energetiche degli edifici;

c)     i criteri generali per la certificazione energetica degli edifici;

e)  esperti della certificazione

g)     la promozione dell’uso razionale dell’energia…

3. lo Stato, le regioni…avvalendosi di meccanismi di raccordo e cooperazione, predispongono programmi:

a.      attuazione omogenea e coordinata della presente norma;

b.     sorveglianza dell’attuazione delle norme

d.     promozione dell’uso razionale dell’energia

Art. 3

Ambito di intervento

1.     …si applica agli edifici di nuova costruzione + ristrutturazioni di edifici > 1000m² + ampliamenti > 20%;

2.     Sono escluse…

a)      beni culturali e del paesaggio;

b)     i fabbricati industriali, artigianali e agricoli non residenziali quando vengono riscaldati con reflui di impianto;

c)     i fabbricati isolati con una superficie utile totale inferiore a 50 metri quadrati;

Art. 4

Adozione di criteri generali, di una metodologia di calcolo e requisiti della prestazione energetica

1.     entro 120 gg decreti…sono definiti:

a)     …le metodologie di calcolo e i requisiti minimi finalizzati al contenimento dei consumi di energia e al raggiungimento degli obiettivi di cui all’articolo 1…

b)    i criteri di prestazione energetica

c)     i requisiti dei professionisti

Art. 6

Certificazione energetica degli edifici di nuova costruzione

1.     Entro un anno dalla data di entrata in vigore del presente decreto, gli edifici di nuova costruzione sono dotati, al termine della costruzione medesima o in caso di compravendita o locazione ed a cura rispettivamente del costruzione, del venditore o del locatore, di un attestato di certificazione energetica…

2.     La certificazione per gli appartamenti di un condominio può fondarsi…:

a)     su una certificazione comune dell’intero edificio…

b)    sulla valutazione di  un altro appartamento rappresentativo dello stesso condominio e della stessa tipologia.

3.     Nel caso di compravendita l’attestato di certificazione energetica è consegnato all’acquirente dell’intero immobile o della singola unità immobiliare in originale o copia autenticata.

5.     L’attestato relativo alla certificazione energetica ha una validità temporale massima di dieci anni a partire dal suo rilascio, ed è aggiornato ad ogni intervento di ristrutturazione che modifica la prestazione energetica dell’edificio o dell’impianto.

6.     L’attestato di certificazione energetica comprende i dati relativi all’efficienza energetica propri dell’edificio, i valori vigenti a norma di legge e valori di riferimento, che consentono ai cittadini di valutare e confrontare la prestazione energetica dell’edificio ed inoltre i miglioramenti prevedibili per ottenere un minore consumo energetico.

Art. 8

Relazione tecnica, accertamenti e ispezioni

2.     La conformità delle opere realizzate, rispetto al progetto e alla relazione tecnica di cui al comma 1, deve essere asseverata tramite perizia giurata del direttore dei lavori, e presentata al Comune di competenza contestualmente alla dichiarazione di fine lavori. Il Comune dichiara irricevibile la dichiarazione di fine lavori se la stessa non è accompagnata dalla perizia giurata del direttore dei lavori.

Art. 11

Fino all’entrata in vigore dei decreti attuativi si applica quanto in vigore per legge 10/91

Art. 15

Sanzioni

1.     Il progettista…è punito con la sanzione amministrativa pari al 30 per cento della parcella….

2.     …il progettista che rilascia…certificazione energetica non veritieri è punito con la sanzione…pari al 70 per cento della parcella…

3.     Il direttore dei lavori che…omette di presentare l’asseverazione di conformità delle opere….è punito con la sanzione..pari al 50 per cento della parcella…

4.     Il direttore dei lavori che…attesta falsamente la conformità delle opere…è punito con la reclusione fino a sei mesi o con la multa fino a 500 euro.

5.     Il proprietario …che non ottempera a quanto stabilito…è punito con la sanzione…non inferiore a 500 euro e non superiore a 3000 euro.

6.     L’operatore incaricato del controllo e manutenzione…è punito con la sanzione non inferiore a 1000 euro e non superiore a 6000 euro.

7.     Il costruttore che non consegna al proprietario, contestualmente all’immobile, l’originale della certificazione energetica è punito con la sanzione …non inferiore a 5000 euro e non superiore a 30000 euro.

Art. 16

Abrogazioni e disposizioni finali

1.     Sono abrogate le seguenti norme della legge 9 gennaio 1991, n. 10:

a)     l’articolo 4, commi 1 e 2; l’articolo 28, commi 3 e 4; l’articolo 29; l’articolo 30; l’articolo 33, commi 1 e 2; l’articolo 34, comma 3.

2.     Sono abrogate le seguenti norme del decreto del Presidente della Repubblica 26 agosto 1993, n. 412:

a)     l’articolo 5, commi 1, 2 e 4; l’articolo 7, comma 7; l’articolo 8.

ALLEGATO C

REQUISITI DELLA PRESTAZIONE ENERGETICA DEGLI EDIFICI

1)    Fabbisogno di energia primaria

Tab. 1 - Valori limite per il fabbisogno di energia primaria annuo per metro quadrato di superficie utile dell’edificio espresso in kWh/m² anno

 I valori limite riportati in tabella 1 sono espressi in funzione della zona climatica, così come individuata all’articolo 2 del decreto del Presidente della Repubblica 26 agosto 1993, n. 412 e del rapporto di forma dell’edificio S/V, dove:

a)     S, espressa in metri quadrati, è la superficie che delimita verso l’esterno (ovvero verso ambienti non dotati di impianto di riscaldamento) il volume riscaldato V;

b)    V è il volume lordo, espresso in metri cubi, delle parti di edificio riscaldate, definito dalle superfici che lo delimitano.

Per valori di S/V compresi nell’intervallo 0,2 – 0,9 e, analogamente, per gradi giorno (GG) intermedi ai limiti delle zone climatiche riportati in tabella si procede mediante interpolazione lineare.

  2)     Trasmittanza termica delle strutture verticali opache

3)    Trasmittanza termica delle strutture orizzontali opache

 4)    Trasmittanza termica delle chiusure trasparenti

ALLEGATO D

PREDISPOSIZIONI PER L’INTEGRAZIONE DI IMPIANTI SOLARI TERMICI E FOTOVOLTAICI NELLE COPERTURE DEGLI EDIFICI PER L’ALLACCIO ALLE RETI DI TELERISCALDAMENTO

2.     Deve essere disponibile una superficie della copertura dell’edificio, o di pertinenza dell’edificio, con le seguenti caratteristiche:

a)     orizzontale o esposta verso il quadrante Sud-Est Sud-Ovest per le pareti inclinate;

b)    dimensione pari al 25% della superficie in pianta dell’edificio;

c)     non ombreggiata nei mesi più sfavoriti, gennaio – dicembre, da parti dell’edificio stesso per più del 10% della superficie disponibile.

ALLEGATO E

Relazione tecnica di cui Art. 28 legge 10/91

6. Principali risultati dei calcoli

ALLEGATO I

Regole valide nel periodo transitorio

1.     Nel caso di edifici di nuova costruzione…si procede alla determinazione del fabbisogno annuo di energia primaria per la climatizzazione invernale espresso in chilowattora per metro quadrato di superficie utile dell’edificio (kWh/m² anno) e alla verifica che lo stesso risulti inferiore ai valori riportati nella tabella 1 al punto 1 dell’allegato C al presente decreto.

2.     Nei casi di ristrutturazione o manutenzione straordinaria, previsti all’art. 3, comma 2 lettera c), numero 1, si applica quanto previsto ai commi 6, 7 e 8.

6.     Per tutte le categorie di edifici…il valore della trasmittanza termica (U) per le strutture opache verticali…deve essere inferiore o uguale a quello riportato nella tabella 2 al punto 2 dell’allegato C al presente decreto…

7. Per tutte le categorie di edifici…il valore della trasmittanza termica (U) per le strutture opache orizzontali o inclinate….deve essere inferiore o uguale a quello riportato in tabella 3 al punto 3 dell’allegato C…

8.Per tutte le categorie di edifici…il valore massimo della trasmittanza (U) delle chiusure trasparenti, comprensive dell’infisso, deve rispettare i limiti riportati nella tabella 4a, con valore di trasmittanza centrale dei vetri inferiore o uguale ai limiti riportati in tabella 4b, al punto 4 dell’allegato C…

9. Per gli edifici della categoria E1 da realizzarsi in zona climatica C, D, E ed F il valore della trasmittanza (U) del divisorio verticale tra alloggi o unità immobiliari confinanti deve essere inferiore o uguale a 0,8 W/m²K.

10. …si procede alla verifica dell’assenza di condensazioni superficiali e interstiziali delle pareti opache…

11.   Per tutte le categorie di edifici…al fine di limitare i fabbisogni energetici per la climatizzazione estiva e di contenere la temperatura interna degli ambienti, si procede a verificare:

a)     …schermatura delle superfici vetrate, esterni o interni, fissi o mobili, tali da ridurre l’apporto di calore per irraggiamento solare, e che siano efficaci;

b)    che, nelle zone climatiche A, B, C e D nelle località dove il valore medio mensile sia maggiore o uguale a 250 W/m², la massa superficiale M_s delle pareti opache, verticali, orizzontali e inclinate, così come definita all’allegato A comma 18 sia superiore a 230 Kg/m²

…in alternativa, con l’utilizzo di tecnologie e materiali innovativi che permettano di contenere le oscillazioni della temperatura degli ambienti in funzione dell’andamento dell’irraggiamento solare. In tal caso deve essere prodotta una adeguata documentazione e certificazione dei materiali che ne attesti l’equivalenza con le soluzioni tradizionali

14. Nel caso di edifici pubblici…è obbligatoria l’installazione di impianti solari termici per la produzione di acqua calda sanitaria.

…in modo da coprire almeno il 50% del consumo annuo di energia termica…

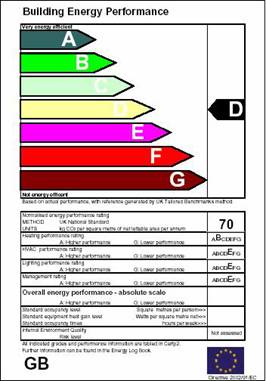

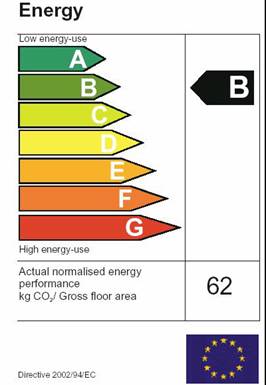

ESEMPIO DI ETICHETTA

Si riportano, per esempio, due modalità di etichettatura energetica dell’edificio, facendo riferimento a nazioni europee che hanno attuato la certificazione energetica ormai da alcuni anni.

2) ENERGIA E INQUINAMENTO AMBIENTALE

La situazione generale

L’inquinamento atmosferico della nostra città raggiunge livelli così elevati da essere segnalato non solo da strumenti sofisticati ma anche dal semplice cittadino che vive e lavora quotidianamente.

L’incremento costante e continuo del livello di inquinamento non viene tradotto però in azioni tali da produrne una diminuzione sensibile. Questo accade solo con sistemi coercitivi e impositivi attuati dalle pubbliche amministrazioni.

Le principali fonti sono identificate in :

·        veicoli

·        impianti di riscaldamento

Sostenere che negli ultimi 20 anni di storia della edilizia non siano stati evidenziati metodi e sistemi per affrontare il risparmio energetico è senza dubbio avventato e irreale.

Le soluzioni, i materiali, i componenti esistono e sono utilizzati con successo in molte situazioni più all’estero che nel nostro Paese.

Nel 1991 è stato emessa la legge 10 con la ferma intenzione di promuovere il risparmio energetico cercando di colmare le lacune delle leggi precedenti. A sua volta oggi è stata superata dal DL 192.

Alcuni strumenti importanti sono stati emessi:

·        gli impianti e i relativi componenti sono ben normati;

·        gli edifici devono essere mantenuti a temperature massime definite;

·        un importante parco di norme sui componenti e sul loro comportamento è stato emesso con uno sforzo di armonizzazione a livello europeo;

·        ai progettisti è stato imposto di redigere una relazione (più o meno comprensibile) da cui si può dedurre il comportamento dell’edificio nelle diverse stagioni.

Il comportamento dei serramenti in questo contesto influenza:

·        le finestre;

·        le porte finestre;

·        i sistemi di oscuramento

I serramenti possono essere realizzati con i seguenti materiali:

·        legno

·        alluminio

·        PVC

·        Misti

·        Acciaio

Oggi il risparmio energetico non è così legato solamente al risparmio di combustibile ma sempre di più all’effetto sul clima e sull’ambiente.

Inoltre la posizione del serramento nel mercato dell’edilizia è mutata profondamente. Il rapporto progettista-imprese, imprese-utente non risponde ai canoni degli anni passati. Oggi è necessario che la finestra sia certificata, esistano norme precise, l’utente è più sicuro della scelta del materiale e della durata del componente.

Il comportamento del serramento

I disperdimenti di calore degli ambienti trovano tre vie principali attraverso il serramento:

·        le infiltrazioni d’aria esterna, che deve venire riscaldata e/o raffreddata;

·        la parte vetrata;

·        il telaio.

Ognuna di queste vie comporta problemi e sistemi di calcolo particolari. Le caratteristiche di trasmissione termica dei materiali sono individuate da due grandezze: la conducibilità termica (λ) e la trasmittanza termica globale (U). La conducibilità termica λ ha la dimensione di W/m K, vale a dire flusso energetico per unità di lunghezza e per grado di temperatura di differenza tra due punti di un corpo.

La trasmittanza termica o coefficiente di trasmissione termica globale, U, è riferita a una lastra che separa due fluidi, ha la dimensione di W/m² K e fornisce la quantità di calore che viene trasmessa attraverso l’unità di tempo.

Alcuni valori di U per materiali diversi sono riportati nella tabella seguente:

TRASMITTANZA TERMICA DI MATERIALI DIVERSI

Le infiltrazioni d’aria partecipano in maniera importante alle perdite termiche di un serramento soprattutto se queste infiltrazioni sono eccessive rispetto a quanto richiesto da un normale ricambio. Dal valore Q di infiltrazione d’aria ricavabile dalla prova di permeabilità all’aria si può calcolare la quantità di calore necessaria in kcal/k per risaldare alla temperatura ambiente:

C = CP · δ · Q · (Ti – Te)

dove:

CP = calore specifico dell’aria

Q = portata di aria per infiltrazioni (m³)

δ = densità dell’aria

Ti – Te = differenza di temperatura fra aria esterna e interna

         (CP ·δ = 0,3 Kcal/m³)

Esiste un parametro che si addice a descrivere il fenomeno della “permeabilità dell’involucro” definito da:

Q = C · A · Δ P

dove:

Q = portata volumetrica (m³/ή)

A = area dell’involucro considerato (m²)

Δ P = differenza di pressione (Pa)

n = esponente pari a circa 0,65

c = permeabilità (m³/h · m²)

Se venisse riferita al serramento, la relazione precedente verrebbe così modificata:

Q = C · L · Δ P

dove :

L = lunghezza dei giunti (m)

C = permeabilità del serramento (m³/h · m²)

Il valore di C è ottenibile direttamente con le prove di permeabilità all’aria dei serramenti secondo la norma UNI 12207 con questi dati:

Un singolare effetto della scarsa ventilazione degli ambiente è senza dubbio la condensa superficiale, riscontrabile sia su pareti opache che trasparenti; per queste ultime la condensa superficiale è riscontrabile sia sul telaio che sulle vetrature.

Per definizione, la condensa superficiale si forma quando la temperatura di una superficie a contatto con l’aria ambiente risulta minore o uguale alla temperatura della rugiada delle condizioni termoigrometriche interne.

La temperatura della superficie è funzione delle caratteristiche termiche (conducibilità o trasmittanza) e della temperatura esterna.

In un serramento esterno la condensa superficiale può verificarsi sulla superficie vetrata, sul telaio, oppure in corrispondenza dell’accoppiamento fra telaio fisso e struttura muraria.

A fini progettuali, un secondo aspetto del serramento è rappresentato dall’apporto solare attraverso un unico coefficiente (detto “fattore solare”), da cui risulta:

Q_{s 01} = F_s S_v L_t

dove:

F_s = fattore solare

S_v = area netta della superficie vetrata (m²)

L_t = flusso di radiazione totale incidente (W/m²)

I valori del fattore solare per il vetro in commercio sono reperibili nella letteratura tecnica oppure nella manualistica termotecnica. Considerazioni analoghe possono essere fatte a proposito degli schermi, avendo ben presente che la protezione dello schermo rispetto alla metratura influenza in maniera determinante le prestazioni del sistema. Un ulteriore elemento da prendere in considerazione è l’effetto della radiazione solare sulla conduzione nel telaio.

3) La legge 10/91

La legge 9 gennaio 1991 n. 10 “Norme per l’attuazione del Piano Energetico Nazionale in materia di uso razionale dell’energia, di risparmio energetico e di sviluppo delle fonti rinnovabili di energia”, rappresenta l’evoluzione della regolamentazione per effettuare i calcoli di dispersione del calore degli edifici.

Con la legge 10/91 è stato introdotto il concetto molto importante che la legge traccia la filosofia e le indicazioni generali del risparmio energetico, i decreti attuativi contengono le cosiddette “regole tecniche” e le norme UNI-CTI riportano le metodologie di calcolo richieste.

Per quanto riguarda i decreti di applicazione della Legge 10/91, quelli di maggiore interesse per il contenimento del consumo energetico degli edifici sono:

·        il DPR 26/8/1993 n. 412 pubblicato sulla G.U. del 14/10/93

·        il DM 13/12/93 pubblicato sulla G.U. del 24/08/94

·        il DM 02/04/98 attuativo art. 32 “Certificazioni dei componenti e dei materiali”

·        il DPR attuativo art. 4 comma 1 “Criteri tecnico-costruttivi e tipologie per l’edilizia sovvenzionata e convenzionata, per l’edilizia pubblica e privata, anche riguardo alla ristrutturazione degli edifici esistenti”

Decreto 27/7/2005

·        il DPR attuativo “Certificazione energetica degli edifici” Decreto 19/8/05 n. 192 che supera di fatto tutta la struttura della legge 10/91

Gli edifici verranno così classificati in base al loro consumo di energia e saranno riconoscibili, energeticamente, dalla classe di merito alla quale appartengono.

La legge 10/91, così come da precedente Legge 373/76, definisce una “dotazione di calore disperdibile  specifica” per ogni tipo di edificio, in funzione della sua tipologia e ubicazione. Questa dotazione è sufficiente a mantenere, all’interno dei locali riscaldati, la temperatura massima sui 20°C, prevista per gli edifici residenziali e assimilabili (uffici, scuole, ospedale, ecc.) e di 18°C per gli edifici industriali e artigianali (artt. 3 e 4, DPR 26 agosto 1993 n. 412).

Gli impianti termici devono essere progettati in modo tale da garantire un prefissato valore di “rendimento medio stagionale”, legato, attraverso una formula logaritmica, alla potenziale utile nominale del generatore.

Vengono inoltre introdotti dei parametri nuovi, come ad esempio il Fabbisogno Energetico Normalizzato (F.E.N.) che verranno dettagliatamente  trattati di seguito.

È fatto obbligo al committente di presentare al Comune una documentazione che dimostri la rispondenza del progetto a quanto previsto dalla legge.

La normativa UNI e CEN

Le norme vengono studiate, realizzate ed emesse oggi da enti nazionali (per l’Italia l’UNI) e da enti europei (il CEN).

Nella prassi usuale, quando viene affrontata una norma europea, questa va a sostituire quella nazionale ottenendo così che tutti i paesi membri della CE si ritroveranno con un parco norme identiche.

Ciò indica anche che le diverse procedure di qualificazione dei prodotti saranno riferite a norme identiche con maggiore facilità di mutuo riconoscimento fra i diversi istituti di certificazione operanti in Europa.

Le principali norme a cui deve fare riferimento un progettista o un serramentista devono essere le seguenti:

UNI EN 12207      Classificazione per la permeabilità all’aria

UNI EN 10077-1   Calcolo trasmittanza termica di finestre

UNI 8066              Stima consumi combustibile

UNI 10344            Calcolo fabbisogno di energia

EN 13125             Calcolo resistenza addizionale di sistemi oscuranti

EN 12412              Prova sperimentale con camera calda per la trasmittanza termica di finestre, porte, oscuranti + cassonetti.

Ad integrazione di quanto prima si riporta lo strumento di base per analizzare le interazioni fra consumi di energia e serramento esterno:

1.     norma UNI EN 10077-1, trasmittanza termica finestre.

4) Norma UNI EN 10077-1

Prestazione termica di finestre, porte e chiusure

Metodo semplificato

 La norma specifica i metodi di calcolo della trasmittanza termica di finestre e porte costituite da vetrate o pannelli opachi inseriti in telai con o senza chiusure.

Essa si applica a:

 -         diversi tipi di vetrate (vetri o plastiche; vetrate singole o multiple con o senza rivestimenti bassa remissività, con intercapedini riempite di aria o altri gas);

-         diversi tipi di telai (di legno, di plastica, di  metallo con o senza taglio termico, di metallo con connessioni puntiformi o qualsiasi altra combinazione di materiale);

-         dove appropriato, la resistenza termica aggiuntiva dovuta a chiusure di diverso tipo, in funzione della loro permeabilità all’aria.

La norma non si applica alle facciate continue e alle strutture di vetro che non siano inserite in un telaio. Sono esclusi anche i lucernari (a causa della complessità geometrica delle sezioni del telaio).

Relazioni nazionali: la presente norma sostituisce la UNI 10345:1993

Relazioni internazionali: = EN ISO 10077-1:2000 (= ISO 10077-1:2000)

La presente norma è la versione ufficiale in lingua italiana della norma europea EN ISO 10077-1 (edizione luglio 2000).

 Calcolo della trasmittanza termica

 Finestre

 Finestre singole

 Schematizzazione di una finestra singola

Legenda:

1        telaio fisso

2        telaio mobile

3        vetrata (singola o multipla)

La trasmittanza termica di una finestra singola U_W deve essere calcolata utilizzando l’equazione (1):

U_W  =  A_gU_g + A_fU_f + I_g Ψ_g

                     A_g +  A_f

 dove:

 U_g   è la trasmittanza termica della vetrata

U_f   è la trasmittanza termica del telaio

Ψ_g  è la trasmittanza termica lineare dovuta agli effetti termici combianti della vetrata, del  distanziatore e del telaio

e gli altri simboli sono definiti in 4.

Nel caso di vetrata singola l’ultimo termine del numeratore nell’equazione (1) deve essere posto pari a zero (nessun effetto del distanziatore) poiché ogni correzione è trascurabile.

Quando vengono utilizzati dei pannelli opachi al posto di alcune delle vetrate U_W  è calcolato come segue:

 U_W   =  A_gU_g + A_pU_p+ A_fU_f + I_g Ψ_g+ I_p Ψ_p

                           A_g    +   A_p  +   A_f

dove:

 U_p  è la trasmittanza termica del/dei pannello/i opaco/opachi

Ψ_p  è la trasmittanza termica lineare del/dei pannello/i opaco/opachi

 Se il pannello opaco presenta dei ponti termici di bordo a causa di un distanziatore meno isolante, tale effetto di interruzione deve essere tenuto in considerazione nello stesso modo utilizzato per le vetrate; altrimenti  Ψ_p = 0

APPENDICE A

Resistenze termiche superficiali interne ed esterne

I seguenti valori delle resistenze superficiali R_se e R_si devono essere utilizzati per le superfici interne ed esterne di vetrate con remissività caratteristiche normali (≥ 0,8).

 Prospetto A.1

Resistenze termiche superficiali

Il valore di R_si in casi speciali, come per esempio una lastra interna con rivestimento bassa remissività sulla facciata esterna, può essere calcolato con la EN 673.

 APPENDICE B (informativa)

Conduttività termica del vetro

In mancanza di informazioni specifiche, per il vetro dovrebbe essere utilizzato il valore λ = 1,0 W/(m·k)

APPENDICE C

Resistenza termica di intercapedini d’aria tra vetrate e trasmittanza termica di vetrate accoppiate o doppie

 Il prospetto C.1 indica alcuni dei valori della resistenza termica R_s di intercapedini d’aria per vetrate doppie, calcolata in conformità con la EN 673. I dati si applicano a:

-         finestre verticali o con angolo di inclinazione a rispetto all’orizzontale della vetrata compresa tra 90° ≥ α ≥ 60°;

-         intercapedini riempite con aria;

-         con entrambe le facciate senza trattamenti superficiali o con solo una faccia con uno strato a bassa remissività;

-         una temperatura media della vetrata di 283 K e una differenza di temperatura di 15 K tra le due superfici più esterne della vetrata.

Per le vetrate triple dovrebbe essere utilizzata la procedura della EN 673.

 Prospetto C.1

Resistenza termica R_s di intercapedini d’aria non ventilate, in m²·K/W, per finestre doppie e accoppiate

Per intercapedini d’aria ampie, come in doppie finestre o doppie porte, il calcolo in conformità con la EN 673 non porta a risultati corretti. Pertanto in questi casi dovrebbero essere utilizzati metodi di calcolo o misurazioni più sofisticati.

Il prospetto C.2 fornisce i valori della trasmittanza termica U_g di doppie  e triple vetrate riempite con differenti gas in conformità con la EN 673. I valori di trasmittanza  termica nel prospetto si riferiscono alle remissività e alle concentrazioni di gas date. Per vetrate singole l’emissività e/o la concentrazione dei gas può variare con il tempo. Procedure per la valutazione dell’effetto dell’invecchiamento sulle proprietà termiche delle singole vetrate contenute nella EN 1279-1 e EN 1279-3.

Prospetto C.2

Trasmittanza termica  U_g di vetrate doppie e triple riempite con differenti gas

 Prospetto C. 2

Trasmittanza termica U_g di vetrate doppie e triple riempite con differenti gas (Continua)

APPENDICE D

 TRASMITTANZA TERMICA DEI TELAI

 Possono essere utilizzati come valori numerici d’ingresso per i calcoli sia i valori di U_f  calcolati tramite i metodi numerici (agli elementi finiti, alle differenze finite) in conformità con l’EN ISO 10077-2 sia i valori di U_f ottenuti direttamente da misure utilizzando i  metodi della camera calda in conformità con l’EN 12412-2.

Se nessuna informazione è disponibile, è possibile utilizzare nei calcoli i valori derivabili dai seguenti prospetti e grafici per i corrispondenti tipi di telaio.

Tutti i valori riportati nella presente appendice si riferiscono esclusivamente alla posizione verticale.

Valori caratteristici per comuni tipologie di telai sono riportati nel prospetto D.1, nella figura D.2 e nella figura D.4. Tali valori possono essere utilizzati per i calcoli in assenza di specifici valori misurati o calcolati per il telaio in esame. Tutti i valori indicati nel prospetto D.1, nella figura D.2 e nella figura D.4 si basano su una grande quantità di valori misurati e anche su valori valutati matematicamente tramite metodi di calcolo numerici. Essi includono l’effetto delle aree sviluppate.

Tali valori tabulati di U_f non dovrebbero vincolare sviluppi futuri. I valori per telai che non sono descritti dai prospetti dovrebbero essere determinati tramite misurazioni o calcoli.

Specialmente nel caso dei profili di alluminio con tagli termici, esiste il problema che il valore della trasmittanza del telaio sia influenzato dalle differenti caratteristiche costruttive, quali:

-         la distanza a tra le sezioni di alluminio

-         la larghezza b del materiale nelle zone del taglio termico

-         la conduttività del materiale costituente il taglio termico

-         il rapporto tra la larghezza del taglio termico e la larghezza della proiezione del telaio.

Un taglio termico può essere considerato effettivamente tale solo se separa completamente le sezioni del profilo metallico del lato freddo dalle sezioni del profilo metallico del lato caldo.

I valori riportati nella presente appendice sono basati su:

R_si = 0,13 m²·K/W e   R_se = 0,04 m²·K/W

E’ prassi comune produrre “Sistemi di Profili” comprendenti un grande numero di differenti telai, dalla ampia gamma di forme geometriche ma dalle proprietà termiche simili. Ciò deriva dal fatto che in questi gruppi di telai si mantengono invariati parametri fondamentali quali la dimensione, il materiale costituente, il progetto del taglio termico.

E’ in fase di elaborazione un documento che indicherà le procedure pratiche per valutare le proprietà termiche di tali “sistemi di profili”.

 Telai in materiale plastico

 Se non sono disponibili altri dati, per telai in plastica senza rinforzi metallici possono essere utilizzati i valori riportati nel prospetto D.1.

Prospetto D.1

 Trasmittanze termiche per telai in materiale plastico con rinforzi metallici.

Figura D.1

Camera cava in telaio di materiale plastico

Dimensioni in mm

I valori di altre sezioni di profilati in plastica dovrebbero essere misurati o calcolati.

Telai in legno

 I valori per telai in legno possono essere ricavati dalla figura D.2. I valori di U_f si riferiscono ad un contenuto di umidità del 12%. Per la definizione degli spessori del telaio vedere la figura D.3.

Figura D.2

 Trasmittanze termiche per telai di legno e metallo – legno (vedere figura D.3) in funzione dello spessore del telaio d_f

Legenda:

X  Spessore del telaio d_f in mm

Y  U_f in (W/m²·K)

A  Legno duro (densità 700 kg/m³)

     λ = 0,18 W/(m·K)

B  Legno tenero (densità 500 kg/ m³)

     λ = 0,13 W/(m·K)

figura D.3

Definizione dello spessore d_f del telaio per diversi sistemi di finestra

 Legenda:

1  telaio mobile

2  telaio fisso

3  legno

4  metallo – legno

 interno: lato destro della sezione del telaio

 d_f  =  d₁ +d₂

             2

esterno: lato sinistro della sezione del telaio

d_f =   ∑dj_sa + ∑dj_f

                 2

Telai metallici

La trasmittanza termica dei telai metallici può essere determinata utilizzando il metodo a camera calda in conformità con l’EN 12412 – 2 o tramite calcolo numerico in conformità con l’EN ISO 10077 – 2. Se disponibili, i valori ottenuti con tali metodi dovrebbero essere preferiti a quelli riportati nella presente appendice.

Se tali valori non sono disponibili, si possono ottenere valori di U_f con il procedimento che segue valido per:

-   telai metallici senza tagli termico

-   telai metallici con tagli termici corrispondenti alle sezioni illustrate nella figura D.5 e nella figura D.6, con le limitazioni date sulla conduttività termica e le larghezze dei tagli termici.

Per i telai metallici senza taglio termico utilizzare U_f0 =5,9 W/(m²·K).

Per i telai metallici d’alluminio con tagli termici ricavare i valori di U_f0 dalla linea in grassetto della figura D.4.

Figura D.4

U_f0 Valori per telai metallici con taglio termico

Legenda

X la più piccola distanza tra sezioni opposte di alluminio, d, in mm

Y trasmittanza termica, U_f in W/(m²·K)

Nota: l’area ombreggiata indica l’insieme di valori ottenuti tramite numerose misurazioni su telai effettuate in diversi paesi europei della differenza di temperatura superficiale attraverso il telaio.
La resistenza termica del telaio, R_f, è data da:

           1  -  0,17

R_f =

          U_f0

Mentre la trasmittanza termica del telaio, U_f, è ricavabile da

                          1

U_f =

        R_siA_f,i/A_d,i+R_f+R_seA_f,e/A_d,e

dove:

A_d,i ,A_d,e,A_f,i,A_f,e    sono le aree definite in 4, espresse in metri quadrati

R_si                       è l’appropriata resistenza superficiale interna del telaio in m²·K/W

R_se                      è l’appropriata resistenza superficiale esterna del telaio in m²·K/W

R_f                       è la resistenza termica della sezione di telaio in m²·K/W risultante  dalla trasmittanza termica del telaio tenendo conto dell’appropriata resistenza superficiale.

U_f0                      è la trasmittanza termica, in W/(m²·K), calcolata come se lo sviluppo dell’area fosse pari alla proiezione dell’area

Figura D.5

Sezione tipo 1: taglio termico con conduttività termica minore di 0,3 W/(m·K)

Legenda:

d        Minore distanza tra le sezione opposte di alluminio separate dal taglio termico

b_j        larghezza del taglio termico j

b_f       larghezza del telaio

Conduttività termica dei materiali del taglio termico

0,2 <λ≤0,3 W/(m·K)

∑b_j≤0,2b_f

 ^j

 figura D.6

Sezione tipo 2: taglio termico con conduttività termica minore di 0,2 W/(m·K)

Legenda

d  Minore distanza tra le sezioni di alluminio separate dal taglio termico

b_j larghezza del taglio termico j

b_j larghezza del telaio

Conduttività termica dei materiali del taglio termico

 0,1 < λ ≤ 0,3 W/(m·K)

∑b_j ≤ 0,3 b_f

 ^j

Se la conduttività termica del materiale del taglio termico è minore di 0,1 W/(m·K) la definizione riportata nella figura D.6 non è valida.

APPENDICE E

Trasmittanza termica lineare del giunto tra telaio e vetrata

 La trasmittanza termica della vetrata, U_g, è applicabile all’area centrale della vetrata e non include gli effetti dei distanziatori del vetro posti sul bordo dello stesso. D’altra parte, la trasmittanza termica del telaio, U_f, è applicabile in assenza della vetrata. La trasmittanza termica lineare ψ tiene conto della conduzione termica aggiuntiva dovuta all’interazione tra telaio, la vetrata e il distanziatore. La trasmittanza lineare ψ è condizionata principalmente dalla conduttività del materiale del distanziatore. Per distanziatori per vetro in alluminio e in acciaio (non in acciaio inossidabile) il prospetto E.1 indica i valori di ψ per una specifica gamma di tipi di telai e vetrate.

Prospetto E.1

Valori della trasmittanza termica lineare ψ[1] per distanziatori per vetro in alluminio e in acciaio (non in acciaio inossidabile)

Per i distanziatori non presi in considerazione nel prospetto i relativi valori possono essere determinati mediante il calcolo numerico in conformità con l’EN ISO 10077-2.

 APPENDICE F

Trasmittanza termica delle finestre

Il prospetto F.1 fornisce i valori caratteristici calcolati tramite il metodo esposto nella presente norma utilizzando le trasmittanze termiche lineari dell’appendice E. Valori per finestre con altre percentuali di area del telaio possono essere valutati tramite le equazioni indicate nel corpo principale della presente norma.

 Prospetto F.1

Trasmittanze termiche per finestre con percentuale dell’area di telaio pari al 3% dell’area dell’intera finestra.

APPENDICE G

Resistenza termica addizionale per finestre con chiusure chiuse

 Quando è nota la resistenza termica propria della chiusura stessa, R_sh, (da calcolo o misurazione) la resistenza termica addizionale, ∆R, dovrebbe essere ricavata utilizzando le formule opportune riportate in 5.3. Il prospetto G.1 fornisce alcuni valori caratteristici della resistenza termica delle chiusure e i corrispondenti valori di ∆R, che possono essere utilizzati in assenza di valori di R_sh, ottenuti mediante misurazione o calcolo.

 Prospetto G.1

Valori della resistenza termica addizionale, ∆R, per finestre dotate di chiusure chiuse.

APPENDICE H

Permeabilità delle chiusure

 Per i diversi tipi di chiusure il criterio di permeabilità può essere espresso in termini di uno spazio totale effettivo b_sh tra cui la chiusura e il suo contorno come illustrato in figura H.1:

 b_sh  =  b₁ + b₂ + b₃

 dove:

 b₁, b₂, b₃ sono gli spazi medi ai bordi superiore, inferiore e laterale della chiusura (vedere figura H.1)

b₃  viene considerato solo per un lato finchè gli spazi ai lati influenzano la permeabilità meno di quelli ai bordi superiore e inferiore.

 Figura H. 1

Definizione degli spazi ai bordi

Legenda:

1 chiusura

2 esterno

3 interno

Prospetto H.1

Definizione delle relazioni tra la permeabilità e lo spazio totale effettivo ai bordi tra la chiusura e il suo contorno

Un metodo alternativo per stabilire l’appartenenza di una chiusura alla classe 5 consiste nel verificare che la misurazione del flusso d’aria attraverso la chiusura è minore o uguale a 10 m³/(h·m²) ad una differenza di pressione di 10 Pa.

5) Decreto attuativo dell’art. 4 commi 1 e 2 della legge 10/91

Decreto 27/07/2005 – G.U. 178 del 2 agosto 2005

Definisce i criteri, le tipologie edilizie per incentivare l’uso razionale dell’energia.

È costituito da 9 articoli ed 1 allegato che riporta le temperature esterne di progetto. In  combinazione con il decreto attuativo della direttiva sulla certificazione degli edifici la Legge 10 risulta essere completata dopo 14 anni di esistenza. Verrà abrogato con l’entrata in vigore del DL 192.

A)   IL DECRETO IN SINTESI

Il decreto riporta alcune varianti alla struttura attuale del progetto in sintesi le proposte più importanti:

Art. 1: si applica a edifici nuovi e da ristrutturare

Art. 2: i comuni devono uniformare i regolamenti locali con norme che permettano

l’utilizzo delle fonti rinnovabili e che consentano di  schermare l’edificio nelle stagioni estive (es. corretta esposizione, verande ecc.).  Devono scorporare gli spessori maggiorati da superfici e volumi utili.

Art. 3: Nuove costruzioni

Minimizzare i consumi mediante livelli adeguati di materiali isolanti, controllo sole, efficienza impianti.

Art. 4: Nuove costruzioni (per tutte le tipologie di edifici)

Il progettista “deve” redigere una relazione in cui si dimostrino le scelte di materiali e sistemi e della loro “durabilità” nel tempo nel rispetto delle esigenze di risparmio energetico. (Ad es. i materiali isolanti devono garantire il valore di l nel tempo!!). Deve essere calcolato il Cd dell’edificio e confrontato con il valore limite da tab. 1 che risulta essere diminuito di circa il 10% dei valori in vigore. L’inerzia termica della parete viene contabilizzata mediante un coefficiente che diminuisce il valore della trasmittanza termica all’aumentare della massa frontale come da tab. 2. (es. pareti con massa 400 Kg/m² ottengono un bonus del 20% sul valore della U, due esempi:

Muro in C.A.:       400 Kg/m²                18 cm

                                               U = 3.70 W/m² k

                            U_utile = 3,70 x 0,8 = 2,96

Muro in laterizio:   400 Kg/m²                40 cm

                            U = 1,04 W/m²K

U_utile = 1,04 x 0,8 = 0,83)

Muri e solai superiori a 30 cm di spessore non vengono computati per altezze max e distanze confini.

Art. 5: Valori prescritti:

1. ventilazione 0,25 volumi/ora

2. Trasmittanza termica

    Primo solaio + copertura U = 0,4

    Tra ambienti autonomi U = 0,9

3. Serramenti         U = 4,0 zone A/B/C

                            U = 2,8 zone D/E/F

Art. 6: il progettista deve verificare temperatura superficiale e condense interne

Art. 7: periodo estivo. Mantenere temperature interne adeguate senza accendere

          climatizzatori.

Utilizzare: pareti e tetti ventilati, schermi mobili sui serramenti, vetri con   trattamenti superficiali.

Il progettista “deve” calcolare temperatura estiva nel locale più sfavorevole.

Art. 8: Edifici da ristrutturare.

Incentivi con agevolazioni fiscali per adeguare gli edifici esistenti al presente decreto intervenendo su:

-         copertura

-         solai

-         pareti esterne

-         finestre

-         impianti/ventilazione

-         pannelli solari

Art. 9: Metodi di calcolo con norme in vigore.

Relazione da consegnare con denunzia inizio lavori. Il Comune controlla a campione il 5% delle relazioni.

B)         COMMENTI GENERALI

1.           Vengono imposte le verifiche di condensa e di inerzia

2.           i valori dei Cd di tab. 1 sono stati ridotti del 10% rispetto ai precedenti

3.           ventilazione dimezzata rispetto alla precedente

4.           valori di trasmittanza termica  imposti per primo solaio, tetti, finestre pari alla media di quanto riportato nella bozza di decreto per la certificazione energetica

5.           imposizione di schermi mobili a tutte le finestre, di sistemi costruttivi che sfruttino la radiazione solare in inverno

6.           pareti più spesse con compromesso fra spessore, inerzia, isolamento termico mediante i coefficienti di tab. 2

C)         SCHEMA DI VERIFICA

DECRETO 27/07/2005

G.U. n. 178 del 2/08/2005

Cd _limite da tab. 1 in funzione S/V

Cd’ = di calcolo utilizzando i valori di U dei componenti

Nel caso di pareti e solai opachi la U viene corretta con i coefficienti di tab. 2 in funzione della massa superficiale.

Il valore di Cd si calcola con:

 Cd =

Q = potenza dispersa in W dall’edificio verso l’esterno in regime stazionario

V = volume lordo in m³ delle parti riscaldate

S = superficie in m² che delimita i volumi riscaldati

T_i = temperatura interna da DPR 412

T_e = temperatura esterna – vedi allegato 1 Decreto 27/07/05

Zona climatica: in base ai gradi giorno dell’allegato A – Vedi DPR 412 delle 6 zone in  cui è suddiviso il territorio nazionale

Per S/V fra 0,2 e 0,9 = interpolazione fra gli estremi della zona

Per S/V < 0,2 e > 0,9 si assumono sempre i valori corrispondenti a 0,2 e 0,9

Q = UA D T (W)

U = trasmittanza termica del componente opaco o trasparente da calcolare rispettivamente con :

U =

   = 0,13 e  = 0,04

U =

A = area in m² del componente

DT = differenza di temperatura T_i – T_e

Valori imposti:

1.     ventilazione ambienti: 0,25 V/h

2.     primo solaio – tetto        U = 0,4

3.     pareti – solai interni        U = 0,9

4.     finestre                           U = 4,0  A/B/C

      2,8 D/E/F

5.     schermi mobili      intercettare il 70% della irradiazione solare

max incidente sulla vetrata

6.     fatture luce di norma       > 0,02

7.     pareti opache esterne: U variabile in modo che Cd’ < Cd

8.     spessori superiori a 30 cm di pareti e solai non sono considerati

9.     calcolo obbligatorio delle formazioni di condense superficiali ed interne

10. calcolo temperatura massima interna estiva

11. calcolo della trasmittanza termica e inerzia termica (attenuazioni e sfasamento di ogni componente)

ALCUNI ESEMPI

Un edificio di 8/10 alloggi presenta in media un volume di 2500 m³ con un rapporto S/V =  0,5 e superficie vetrata/opaca = 0,20

Consideriamo dall’Allegato 1 del Decreto due Comuni con temperatura esterna di progetto agli estremi limiti:

Bolzano Te₁ = -15°C      zona climatica E

GG = 2791

Palermo Te₂ = +5°C       zona climatica B

GG = 751

Il Decreto impone un Cd limite che deriva dai calcoli riportati qui di seguito:

Cd _limB = 0,446 per Bolzano

Cd _limP = 0,674 per Palermo

1. Palermo   zona climatica B   GG = 751    S/V=0,5

Calcolo Cd in relazione ai GG e S/V

Cd₁ = + 0,41 = 0,425

Cd₂ = + 0,97 = 1,005

Cd_Lim = Cd₁+  . (Cd₂ – Cd₁) =

         = 0,425 + . (1,005 – 0,425) = 0,674

2. Bolzano   zona E        GG = 2791  S/V=0,5

Calcolo Cd in relazione ai GG e S/V

Cd₁ = + 0,27 = 0,279

Cd₂ = + 0,66 = 0,669

Cd_Lim = Cd₁+  . (Cd₂ – Cd₁) = 0, 446

I valori di U di pareti e solai verso l’esterno devono essere corretti in base alla tipologia costruttiva ovvero alla massa frontale con i coefficienti di tab. 2:

V =             2500 ^m3

S/V =          0,5              S = 1250 m²

ESEMPIO DI CALCOLO

VERIFICA ISOLAMENTO TERMICO

DATI DI INGRESSO NECESSARI:

1. EDIFICIO        Località:

                   G.G.=

                   T esterna =

                   T interna =

                   Volume =

                   Superficie =

                   S/V =

2. Cd limite  Calcolo Cd1 e Cd2 limiti relativi a 0,2 / 0,9

                   Cd1 (x0,2)  = Cd inf. (Cd inf – Cd sup) x

                   Cd2 (x 0,9) = idem

Cd = Cd1 +  (Cd2 – Cd1)

3. Potenza dispersa totale         Q_T = Cd VDT

                                      Q_T = Q _opache + Q _trasparenti

                                      Q _opache = Q _T - Q _trasparenti

                                      Q_trasp = Q _{T -}  Q _opache

4. Calcolo spessore Isolante

Q trasp =    UADT                    4,0

Serramenti     u =

A = …………. m²            2,8

DT = ……….. c

Q opache = Q tot – Q trasp

Q opache = S u A DT

q = = …. W/m²

q = u DT     u_n = = …..valore necessario

5.     Calcolo serramento

Q trasp = Q₀ – Q _{tot =} ……. W

Q trasp = u A DT

U = = …………..w/m²K

Esempio

MILANO GG = 2404 Zona E

1. Edificio   T_esterna = -5

                   T _interna = 20°C

DT = 25°C                     A_T = 574 m² trasparenti

volume = 11709 m³              A_O =  4767 m² opache

superficie = 5341 m²

S/V = 0,46

2. Calcolo Cd limite

                   Cd₁ = 0,31 – (0,31-0,27) = 0,30

                   Cd₂ = 0,70 – (0,70-0,66) = 0,69

                   Cd_lim = 0,30 + . (0,69-0,30)= 0,44

3. Potenza termica totale

                   Q_TOT = Cd _lim x V x DT

                   = 0,44 x 11709 x 25 = 128799 W

                   Q_TOT = Q_O + Q_T     o = opache         T = trasparenti

4. Calcolo spessore isolante

                   Q_T = UA DT

                   = 2,8 X 574 X 25 = 40180 W

                   Q_O = Q_TOT – Q_T = 128.799 – 40180 = 88619 W

                   Q_O = S U . A . DT (W)

         q= = = 18,59 (w/m²)

q = u DT

U necessaria = = = 0,74 w/m²K

                                            valore medio di tutte le superfici opache

UI°solaio = 0,4     A = 600 m²

U copertura = 0,4 A = 600 m²

U pareti = ?                    A = (4767 – 600 – 600) = 3567 m²

Pareti realizzate con laterizi a isolamento diffuso:

Spessore 30 cm    U = 0,80

Massa frontale 300 Kg/m²

Cm    = 0,88

U_calcolo = 0,80 x 0,88 = 0,70

Q_O     = S U . A. DT

         = (0,70 X 3567 + 0,4 X 600 + 0,4 X 600) . 25 = 74800

         74800 < 88619                verificato

Materiale isolante impiegato

Per I° solaio/copertura

I° solaio      laterocemento 200 + 50

                   Con EPS 150 /60mm  U = 0,40

Copertura    pannelli legno – EPS 150 /120 mm/legno/membrana/tegola  U = 0,40

Alternativa per pareti opache perimetrali invece di mattoni con spessore 30 cm e U = 0,80 con massa: 300 Kg/m²

Si può usare: sistema a K8

                   Mattoni forati spessore 25 cm

                   EPS 150               “     60 m

                   U = 0,40 massa = 429 Kg/m²

U calcolo = 0,40 x 0,80 = 0,32

Ri- verifica finale:

serramenti    U = 2,8       A = 574 m²

I° solaio      U = 0,40      A = 600 m²

Copertura    U = 0,40      A = 600 m²

Pareti          U = 0,32      A = 3567 m²

                                                        A_TOT = 5341 m²

                                                               V_TOT= 11709 m³

Potenza dispersa totale:

Q = (2,8x574+0,40x600+0,40x600+0,32x3,567)x25=3229x25=80716 (< 128.799)

Calcolo Cd reale :

Cd = = = 0,28 (< 0,44)

Calcolo quantità EPS impiegato :

Polistirene tipo: EPS 150

I° solaio                spessore 60 mm

A = 600 m²

Copertura             spessore 120 mm

A = 600 m²

Pareti                    spessore 60 mm

A = 3567 m²

Volume di EPS     0,06x600+0,12x600+0,06x3567 = 322 m³

Indici costruttivi

 =  = 0,03 m³ EPS/m³ costruiti

Consumi

Risparmio di potenza fra le due soluzioni ipotizzate:

1.     edificio con pareti in laterizio

Q = 74800+40180=114980 W

2.     edificio con pareti a K8

Q = 80716

Differenza di potenza risparmiata: DQ = 34264 W

Fabbisogno energetico annuo per sola dispersione (F_E), con due esempi:

1.     Cd = 0,44

2.     Cd = 0,28

Fe = CdxVxGGx24

Fe1=0,44x11709x2404x24= 297000 KWh/anno

Fe2=0,28x11709x2404x24=189000 KWh/anno

DF = 297000-189000= 108000 KWh/anno

Potere calorifico gas metano: Hi: 39 MJ/m³

Risparmio gas: =

Dove:

DF = differenza fabbisogno energetico annuo

H_i = potere calorifico inferiore

h = rendimento impianto (= 0,8)

DF = 108000 KWh/anno

Risparmio =  = 3372 m³ di gas metano all’anno

Costo medio gas/m³ = 0,6 €/m³ ovvero 3372 m³ x 06 €/m³= 2000 €

Riproponiamo la “RI-Verifica Finale”

Sostituendo i serramenti passando da U = 2,8 a U = 1,5

Serramenti    U  = 1,5     A = 574 m²

I solaio         U  = 0,4     A = 600

Copertura    U  = 0,4     A = 600

Pareti          U  = 0,32    A = 3567

Potenza dispersa totale

Q = (1,5x574+0,4x600+0,4x600+0,32x3567)x25 = 62061 W

Calcolo cd reale:

C_d = =  = 0,21

Calcolo consumi:

Q = 62061 W

Fabbisogno energetico
F_e = CdVGG 24 = 0,21x11709x2404x24=141.868 Wh/anno

Consumo gas = = 4547 cm³

risparmio rispetto alla soluzione con U  = 2,8:

DF = 108000 – 141868= 47132 KWh/anno

risparmio gas = 1354 m³

con costo attuale medio gas 0,6 €/m³

si risparmia 2354 m³ x 0,6 = 800 €/anno

L’edificio ipotizzato presumiamo includa 36 appartamenti di 100 m² l’uno di superficie suddiviso in 6 piani, ognuno dei quali contiene 6 appartamenti, per un totale di:

superficie netta calpestabile = 36 x 100 m² = 3.600 m²

I consumi sopra riportati relativi alle situazioni costruttive previste, riferiti ai metri quadri calpestabili permettono di giungere al parametro richiesto dalla certificazione energetica degli edifici previsto dalla direttiva europea 2002/91/CEE:

F₁ = 297000 : 3600 = 82,5 KWh/anno m²

F₂ = 189000 : 3600 = 52,5 KWh/anno m²

F_e = 141868 : 3600 = 39,0 KWh/anno m²

ESEMPIO

Sostituzione serramenti esterni



-         esempio di calcolo approssimato

-         appartamento in TORINO  di 100 m²

-         zona climatica: E

-         gradi giorno(GG) 2617

-         superficie dei serramenti esterni 12 m²

Si ipotizzano alcuni casi di sostituzione:

A: serramento legno + doppio vetro normale da 65 mm

B: serramento in alluminio con taglio termico medio + doppio vetro normale

C: serramento in alluminio non a taglio termico + doppio vetro normale

D: serramento PVC tradizionale + vetro doppio normale

E: serramento PVC a 5 camere e vetro triplo bassa emissione con gas

I valori medi della trasmittanza termica sono considerati i seguenti:

U_A = 2.0 W/m²K

U_B = 2,5 W/m²K

U_C = 5,0 W/m²K

U_D = 1,8 W/m²K

U_E = 0,9 W/m²K

Il consumo annuo di energia al m² è il seguente:

C = (U x S x GG x 24 x 0,0036)/h     (MJ/m²)

dove:

U   = trasmittanza termica dell’elemento

S   = superficie unitaria dell’elemento

GG = gradi giorno

h =   rendimento medio impianto = 0,85

Sostituendo i valori sopra riportati si ottengono i consumi di energia per i 5 casi considerati per ogni m² all’anno di serramento utilizzato.

C_A = (2 x 1 x 2617 x 24 x 0,0036)/0,85 = 532 MJ/m²

C_B = (2,5 x 1 x 2617 x 24 x 0,0036)/0,85 = 665 MJ/m²

C_C = (5,0 x 1 x 2617 x 24 x 0,0036)/0,85 = 1330 MJ/m²

C_D = (1,8 x 1 x 2617 x 24 x 0,0036)/0,85 = 478 MJ/m²

C_E = (0,9 x 1 x 2617 x 24 x 0,0036)/0,85 = 239 MJ/m²

Ipotizziamo una vita media del componente pari a 30 anni e consideriamo la reale superficie installata ovvero S = 12 m² otterremo per l’appartamento in esame un consumo totale di energia in 30 anni di utilizzo:

C_A = 532 x 30 x 12 = 191.520 MJ

C_B = 665 x 30 x 12 = 239.400 MJ

C_C = 1330 x 30 x 12 = 478.800 MJ

C_D = 478 x 30 x 12 = 172.080 MJ

C_E = 239 x 30 x 12 = 86.040 MJ

Viene considerato come combustibile di riferimento il gas metano di città con potere calorifico inferiore

H_{i gas} = 39 MJ/m³

(nel caso fosse gasolio        -       H_{i gasolio} = 42,6 MJ/Kg)

Il consumo di combustibile (CC) sarà:

CC =

Ovvero per i 5 casi:

CC_A =  =  = 4911 m³

CC_B =  = = 6138 m³

CC_C = =  = 12.277 m³

CC_D = =  = 4.412 m³

CC_E = =  = 2.206 m³

Sostituendo quindi un serramento in PVC molto isolante con uno in legno tradizionale si ottiene un risparmio di consumi in 30 anni a Torino nell’appartamento di 100 m² di

CC_A – CC_E = 4911 – 2206 = 2705 m³

Se volessimo calcolarlo per solo un anno:

C_A = 532 x 12 = 6384 MJ/anno

C_E = 239 x 12 = 2868 MJ/anno

CC_A = = 164 m³ gas consumato

CC_E = = 74 m³ gas consumato

D= CC_A – CC_E = 164 – 74 = 90 m³ gas/anno

Costo attuale del gas = 0,6 €/m3

90 m³ x 0,6 = 54 €/anno

x 30 anni:

54 x 30 = 1620 €

ESEMPIO

Calcoli con DL 19/8/05

Tre tipologie di edifici:

- villa monofamiliare        s/v = 0,89

- palazzina 4 piani           s/v = 0,47

- edificio 10 piani            s/v = 0,26

Quattro località con differenti zone climatiche:

zona B: Palermo    GG  751

zona D: Firenze     GG  1821

zona E: Milano      GG  2404

Si ottengono i seguenti valori limiti di FEP espressi in kwh/m² anno:

Imponendo quanto previsto dalle norme in vigore ed utilizzando i valori di U di tab. 2/3/4 colonna 2009 si ottengono valori di consumo FEP confrontabili con quelli limiti

della tabella sopra riportata e quindi si può concludere che utilizzando sin d’ora i valori 2009 si rispettano i FEP limiti imposti dal DL 192.
